Elektro-Werkzeugkabel erneuern

Die Kabel an Elektrowerkzeugen gehören zu den am stärksten beanspruchten Komponenten. Ob durch ständiges Biegen, versehentliches Überfahren oder Quetschen – früher oder später kann selbst das robusteste Kabel Schäden aufweisen. Viele Heimwerker stehen dann vor der Frage: Neukauf oder Reparatur? Mit dieser Anleitung zeigen wir Ihnen, wie Sie selbst Elektro-Werkzeugkabel erneuern können, um Kosten zu sparen und einen Beitrag zur Nachhaltigkeit zu leisten.

Warum sich das Erneuern von Elektro-Werkzeugkabeln lohnt

Ein defektes Kabel bedeutet nicht zwangsläufig das Ende für Ihr Elektrowerkzeug. Das Erneuern von Elektro-Werkzeugkabeln bietet mehrere Vorteile:

• Kosteneinsparung gegenüber einem Neukauf des Geräts
• Vermeidung von Elektroschrott
• Möglichkeit, ein qualitativ hochwertiges Kabel zu verwenden
• Verlängerung der Lebensdauer von oft teuren Werkzeugen

Besonders bei hochwertigen Profi-Elektrowerkzeugen lohnt sich der Kabelaustausch fast immer. Die Reparatur ist mit dem richtigen Werkzeug und etwas handwerklichem Geschick gut zu bewältigen.

Die richtigen Werkzeuge zum Erneuern von Elektro-Werkzeugkabeln

Für einen erfolgreichen Kabelaustausch benötigen Sie einige grundlegende Werkzeuge:

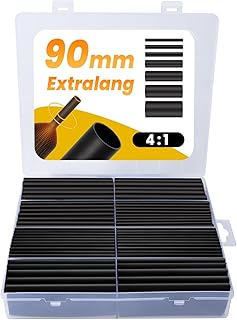

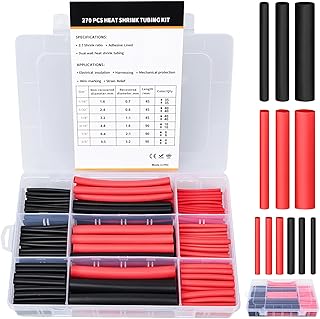

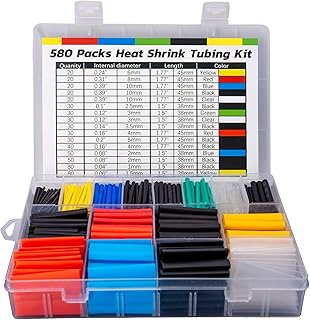

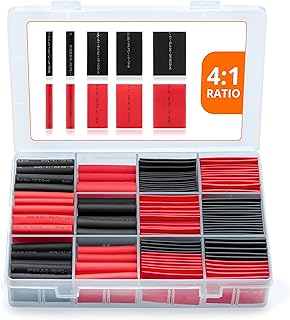

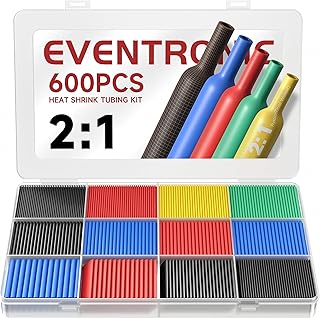

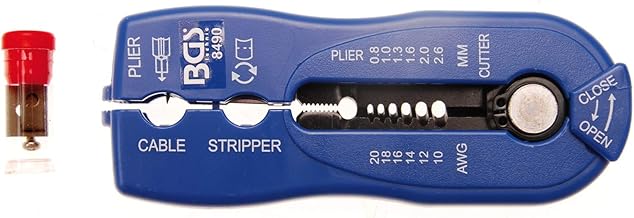

Eine qualitativ hochwertige Abisolierzange ist unverzichtbar für die präzise Entfernung der Kabelisolierung. Für die sichere Verbindung der Kabeladern eignet sich ein Lötkolben Set optimal. Zum Schutz und zur Isolierung der neuen Verbindungen sollten Sie auf ein hochwertiges Schrumpfschlauch Sortiment zurückgreifen. Ergänzen Sie diese Grundausrüstung mit einem Seitenschneider, einem Kreuzschlitz- und Schlitzschraubendreher sowie einer kleinen Spitzzange.

Das richtige Ersatzkabel auswählen

Bei der Wahl des Ersatzkabels ist besondere Sorgfalt geboten. Elektro-Werkzeugkabel müssen bestimmte Anforderungen erfüllen:

Achten Sie unbedingt auf die korrekte Kabelstärke (Querschnitt), die zur Leistungsaufnahme des Geräts passen muss. Für die meisten Heimwerkergeräte bis etwa 1000 Watt ist ein Kabelquerschnitt von 2×1,0 mm² ausreichend. Bei leistungsstärkeren Geräten wie großen Bohrmaschinen oder Sägen sollten Sie mindestens 2×1,5 mm² verwenden. Professionelle H07RN-F Gummikabel bieten eine hohe Flexibilität und Belastbarkeit, die ideal für den Einsatz bei Elektrowerkzeugen sind.

Bei der Kabellänge gilt: Wählen Sie ein Kabel, das mindestens so lang ist wie das Original, aber vermeiden Sie unnötig lange Kabel, da diese bei der Arbeit stören können. Für die meisten Anwendungen sind 3-4 Meter optimal.

Schritt-für-Schritt-Anleitung zum Erneuern eines Elektro-Werkzeugkabels

Schritt 1: Vorbereitung und Sicherheitsvorkehrungen

Bevor Sie mit dem Erneuern des Elektro-Werkzeugkabels beginnen, ist es entscheidend, alle Sicherheitsmaßnahmen zu beachten. Trennen Sie das Gerät vollständig vom Stromnetz und stellen Sie sicher, dass es ausgeschaltet ist. Legen Sie sich alle benötigten Werkzeuge und Materialien bereit und arbeiten Sie auf einer sauberen, gut beleuchteten Fläche.

Schritt 2: Gerät öffnen und altes Kabel entfernen

Öffnen Sie vorsichtig das Gehäuse Ihres Elektrowerkzeugs. Bei den meisten Geräten sind die Gehäusehälften mit Schrauben verbunden, die oft unter Gummistopfen oder in Vertiefungen versteckt sein können. Machen Sie sich beim Öffnen Notizen oder Fotos von der Position aller Komponenten – dies erleichtert den späteren Zusammenbau erheblich.

Identifizieren Sie, wie das Kabel im Gerät befestigt ist. Typischerweise finden Sie eine Zugentlastung und Anschlüsse an einer Platine oder direkt am Motor. Lösen Sie zunächst die Zugentlastung und dann vorsichtig die elektrischen Verbindungen. Bei gelöteten Verbindungen verwenden Sie den Entlötpumpe, bei Klemmanschlüssen einen passenden Schraubendreher.

Für detaillierte Tipps zum sicheren Entfernen defekter Kabel können Sie unseren Artikel „Defekte Kabel einfach austauschen“ konsultieren, der speziell auf die Herausforderungen bei der Kabeldemontage eingeht.

Schritt 3: Neues Kabel vorbereiten und anbringen

Bereiten Sie das neue Kabel vor, indem Sie es auf die benötigte Länge zuschneiden. Führen Sie das Kabel durch die Zugentlastung des Geräts und achten Sie darauf, dass genügend Kabellänge im Inneren vorhanden ist, um bequem alle Verbindungen herzustellen.

Isolieren Sie die Enden des Kabels sorgfältig ab. Verwenden Sie verschiedene Längen für die innere Isolierung, um Kurzschlüsse zu vermeiden. Für eine professionelle Abisolierung empfehle ich die Präzisionsabisolierzange, die eine gleichmäßige Entfernung der Isolierung ohne Beschädigung der Leiter ermöglicht.

Schritt 4: Elektrische Verbindungen herstellen

Jetzt kommt der kritische Teil beim Erneuern von Elektro-Werkzeugkabeln: das Herstellen der elektrischen Verbindungen. Je nach Gerät gibt es verschiedene Anschlussmethoden:

Bei Lötverbindungen verzinnen Sie zunächst die abisolierten Kabelenden leicht mit Lötzinn. Erhitzen Sie dann die Anschlussstelle mit dem Lötkolben und führen Sie das vorbereitete Kabelende heran. Sobald das Lötzinn schmilzt, entfernen Sie den Lötkolben und halten Sie das Kabel ruhig, bis die Verbindung abgekühlt ist.

Bei Schraubklemmen oder Steckkontakten achten Sie auf die korrekte Polarität und festen Sitz der Verbindungen. In manchen Fällen sind Aderendhülsen erforderlich, um einen sicheren Kontakt zu gewährleisten.

Isolieren Sie jede Verbindung einzeln mit Schrumpfschlauch, um Kurzschlüsse zu vermeiden. Schieben Sie den Schrumpfschlauch vor dem Löten über das Kabel und ziehen Sie ihn nach erfolgter Verbindung über die Lötstelle. Mit einem Heißluftföhn oder der Flamme eines Feuerzeugs (vorsichtig!) bringen Sie den Schlauch zum Schrumpfen.

Schritt 5: Zugentlastung sichern und Gerät zusammenbauen

Eine ordnungsgemäße Zugentlastung ist beim Elektro-Werkzeugkabel erneuern entscheidend für die Langlebigkeit der Reparatur. Fixieren Sie das Kabel fest in der vorgesehenen Zugentlastung des Geräts. Die Zugentlastung sollte das Kabel sicher greifen, ohne es zu quetschen oder zu beschädigen.

Überprüfen Sie vor dem Schließen des Gehäuses nochmals alle Verbindungen und stellen Sie sicher, dass keine Kabel eingeklemmt werden können. Setzen Sie alle internen Komponenten genau in ihre ursprüngliche Position zurück und schließen Sie das Gehäuse sorgfältig. Ziehen Sie alle Schrauben gleichmäßig an, ohne sie zu überdrehen.

Funktionsprüfung und Sicherheitstipps

Nach dem erfolgreichen Erneuern des Elektro-Werkzeugkabels ist eine gründliche Funktionsprüfung unerlässlich. Führen Sie zunächst eine visuelle Kontrolle durch, um sicherzustellen, dass keine losen Teile vorhanden sind und das Kabel ordnungsgemäß befestigt ist.

Testen Sie das Gerät zunächst kurz (etwa 30 Sekunden) im Leerlauf. Achten Sie auf ungewöhnliche Geräusche, Gerüche oder Vibrationen. Sollten Sie Auffälligkeiten bemerken, schalten Sie das Gerät sofort aus und überprüfen Sie Ihre Reparatur.

Für zusätzliche Sicherheit können Sie einen Durchgangsprüfer verwenden, um die Kontinuität der Verbindungen zu testen, und einen Isolationswiderstandsmesser für die Überprüfung der elektrischen Isolation.

Falls Sie unsicher sind, ob Ihre Reparatur den Sicherheitsstandards entspricht, lassen Sie das Gerät von einem Fachmann überprüfen. Eine unsachgemäße Reparatur kann zu Stromschlägen oder Bränden führen.

Häufige Herausforderungen beim Erneuern von Elektro-Werkzeugkabeln

Beim Elektro-Werkzeugkabel erneuern können verschiedene Herausforderungen auftreten. Hier sind einige häufige Probleme und deren Lösungen:

Wenn das Gehäuse sich nicht öffnen lässt, suchen Sie nach versteckten Schrauben unter Aufklebern oder Gummifüßen. Manche Gehäuse haben auch Schnappverbindungen, die vorsichtig gelöst werden müssen. In unserem Artikel „Kabelsanierung leicht gemacht“ finden Sie weitere praktische Tipps zum Öffnen komplexer Gerätegehäuse.

Bei komplizierten internen Verbindungen fertigen Sie unbedingt vor der Demontage Skizzen oder Fotos an. Farbcodierungen können ebenfalls helfen, die korrekte Verkabelung zu gewährleisten.

Sollten Komponenten während der Reparatur beschädigt werden, ist es oft möglich, Ersatzteile wie Schalter oder Platinen vom Hersteller zu beziehen. In einigen Fällen kann eine Reparaturanleitung des Herstellers hilfreich sein.

Fazit: Nachhaltigkeit durch fachgerechten Kabelaustausch

Das Erneuern von Elektro-Werkzeugkabeln ist eine lohnende Aufgabe, die nicht nur Kosten spart, sondern auch zur Reduzierung von Elektroschrott beiträgt. Mit den richtigen Werkzeugen, etwas Geduld und dieser Anleitung können Sie die Lebensdauer Ihrer wertvollen Elektrowerkzeuge erheblich verlängern.

Denken Sie daran: Sicherheit hat beim Umgang mit Elektrizität immer oberste Priorität. Wenn Sie sich die Reparatur nicht zutrauen, scheuen Sie nicht davor zurück, professionelle Hilfe in Anspruch zu nehmen.

Mit einem erfolgreich erneuerten Kabel wird Ihr Werkzeug wieder zuverlässig funktionieren und Ihnen bei vielen weiteren Heimwerkerprojekten gute Dienste leisten. Die Investition in hochwertige Ersatzkabel und das richtige Elektrikerreparaturset zahlt sich dabei mehrfach aus.
