Netzkabel am Elektrowerkzeug ersetzen
Ein gerissenes, abgeknicktes oder gar angeschmortes Netzkabel am Elektrowerkzeug ist ein häufiges Problem, das viele Heimwerker kennen. Ob an der Stichsäge, dem Winkelschleifer oder der Handkreissäge – das Netzkabel am Elektrowerkzeug gehört zu den mechanisch am stärksten beanspruchten Teilen des gesamten Geräts. Wer das Werkzeug deshalb gleich wegwirft oder teure Reparaturkosten in einer Fachwerkstatt scheut, liegt oft falsch. Denn in vielen Fällen lässt sich das Netzkabel ersetzen, ohne dass man ein Elektrofachmann sein muss – vorausgesetzt, man geht strukturiert vor und kennt die wichtigsten Grundregeln.
Wann ist ein Kabelaustausch am Elektrowerkzeug nötig?
Nicht jeder Kratzer auf der Kabelisolierung bedeutet sofort eine ernste Gefahr, aber man sollte solche Schäden niemals auf die leichte Schulter nehmen. Typische Anzeichen dafür, dass ein Netzkabel am Elektrowerkzeug dringend ersetzt werden sollte, sind sichtbare Risse oder Brüche in der Außenisolierung, freiliegende Adern, Schmauchspuren an der Kabeleinführung ins Gehäuse sowie ein Werkzeug, das nur noch sporadisch funktioniert oder beim Bewegen des Kabels aussetzt. Letzteres deutet auf einen Kabelbruch im Inneren hin, der von außen nicht sichtbar ist. Ein Multimeter kann hier helfen, den Defekt zu orten: Einfach den Durchgangsmodus nutzen und das Kabel dabei langsam entlangtasten – an der Schadstelle wird der Piepton unterbrochen.
Empfohlene Produkte zu Multimeter
Besonders gefährdet sind Kabel in der Nähe des Gehäuses, da dort die stärksten Biegebelastungen auftreten. Aber auch das äußere Ende, also der Bereich am Stecker, ist häufig von Verschleiß betroffen. Grundsätzlich gilt: Sobald die Isolierung beschädigt ist und Kupferleiter freilegen, muss das Kabel sofort außer Betrieb genommen und ersetzt werden. Weiterbetrieb ist lebensgefährlich.
Das richtige Ersatzkabel finden – worauf es ankommt
Bevor man sich an den eigentlichen Kabelaustausch macht, ist es entscheidend, das passende Ersatzkabel zu besorgen. Hierbei spielen mehrere Faktoren eine Rolle. Zunächst muss der Querschnitt stimmen: Für die meisten handelsüblichen Elektrowerkzeuge bis 1.000 Watt reicht ein Querschnitt von 1,0 mm² aus, für leistungsstärkere Geräte ab 1.000 Watt empfiehlt sich ein Elektrowerkzeug Kabel mit 1,5 mm² Querschnitt. Schleifmaschinen, Bohrhämmer und Winkelschleifer fallen oft in diese Kategorie.
Empfohlene Produkte zu Elektrowerkzeug Kabel
Darüber hinaus ist die Kabeltype wichtig. Für Elektrowerkzeuge wird in der Regel ein flexibles Gummikabel des Typs H05RR-F oder H07RN-F verwendet. Diese Kabeltypen sind besonders robust, öl- und abriebbeständig und damit ideal für den rauen Werkstatteinsatz. Kaufe niemals einfaches Installationskabel als Ersatz – dieses ist nicht für bewegliche Anwendungen geeignet und stellt eine erhebliche Gefahr dar. Achte außerdem auf die korrekte Anzahl der Adern: Die meisten einphasigen Elektrowerkzeuge benötigen ein dreiadriges Kabel (Phase, Neutralleiter, Schutzleiter).
Schritt-für-Schritt: Netzkabel am Elektrowerkzeug ersetzen
Sobald das passende Ersatzkabel vorliegt, kann man mit dem eigentlichen Austausch beginnen. Das benötigte Werkzeug hält sich in Grenzen: Eine Abisolierzange, ein Schraubendreher-Set sowie Aderendhülsen und eine Crimpzange reichen für die meisten Fälle völlig aus. Zusätzlich empfiehlt sich ein Schrumpfschlauch Sortiment, falls einzelne Bereiche zusätzlich isoliert werden sollen.
Empfohlene Produkte zu Schrumpfschlauch Sortiment
Empfohlene Produkte zu Aderendhülsen Set
Empfohlene Produkte zu Abisolierzange
Schritt 1 – Sicherheit geht vor: Das Werkzeug muss vollständig vom Stromnetz getrennt sein, bevor du irgendetwas öffnest. Klingt selbstverständlich, aber dieser Schritt wird erschreckend oft vergessen.
Schritt 2 – Gehäuse öffnen: Die meisten Elektrowerkzeuge lassen sich mit einem normalen Kreuzschlitzschraubendreher öffnen. Manchmal sind Torx-Schrauben verbaut – hier hilft ein entsprechendes Bit-Set. Halte beim Öffnen die Schrauben und Kleinteile sorgfältig in einer Schale, damit nichts verloren geht.
Schritt 3 – Altes Kabel fotografieren: Bevor du das defekte Kabel löst, fotografiere die Verkabelung im Inneren des Geräts. So weißt du später genau, welche Ader wohin gehört. Die Farbkodierung ist zwar normiert (braun = Phase, blau = Neutralleiter, grün-gelb = Schutzleiter), aber die exakte Lage der Anschlüsse im Gerät kann variieren.
Schritt 4 – Kabel lösen und neues einführen: Löse das alte Kabel an seinen Klemmen oder Lötpunkten und achte dabei auf die Kabelzugentlastung am Gehäuse – diese muss beim neuen Kabel ebenfalls korrekt gesetzt werden, damit das Kabel nicht an den Anschlüssen zieht. Führe das neue Kabel durch die Kabeleinführung und stelle sicher, dass es gut sitzt.
Schritt 5 – Adern abisolieren und anschließen: Abisoliere die einzelnen Adern auf etwa 8–10 mm und crimpe Aderendhülsen auf, bevor du sie an die Klemmen anschließt. Das sorgt für einen sauberen, dauerhaften Kontakt. Ziehe alle Schrauben fest an und prüfe nochmal alle Verbindungen auf korrekten Sitz.
Schritt 6 – Funktionstest: Gehäuse schließen, Gerät kurz an die Steckdose anschließen und mit einem kurzen Testlauf prüfen, ob alles korrekt funktioniert. Falls das Gerät nicht startet oder sich seltsam verhält, sofort wieder vom Strom trennen und die Anschlüsse überprüfen.
Typische Fehler beim Ersetzen eines Netzkabels vermeiden
Einer der häufigsten Fehler ist die Verwechslung der Aderanschlüsse – insbesondere wenn der Schutzleiter nicht korrekt angeschlossen wird. Das kann im schlimmsten Fall dazu führen, dass das Gehäuse des Werkzeugs unter Spannung steht und bei Berührung einen elektrischen Schlag verursacht. Deshalb: Immer das Foto aus Schritt 3 zu Rate ziehen und im Zweifel lieber nochmal nachschlagen. Wer sich bei der Elektrik unsicher ist, findet in unserem Artikel Defekte Kabel einfach austauschen weitere hilfreiche Grundlagen zum Thema.
Ein weiterer typischer Fehler ist das Weglassen der Aderendhülsen. Ohne diese Hülsen können sich einzelne Kupferlitzen aus der Klemme lösen, was zu Kurzschlüssen führen kann. Ebenfalls unterschätzt wird die Kabelzugentlastung: Ist sie nicht richtig gesetzt, zieht jede Bewegung des Kabels direkt an den Lötpunkten oder Klemmen – und das beschädigt die neuen Verbindungen schneller, als man denkt.
Lohnt sich der Kabelaustausch wirklich?
In den meisten Fällen lautet die Antwort: eindeutig ja. Ein hochwertiges Ersatzkabel kostet je nach Länge und Querschnitt zwischen 5 und 20 Euro, während eine Reparatur in der Werkstatt schnell das Drei- bis Vierfache kosten kann – von einem Neukauf des Werkzeugs ganz zu schweigen. Wer also bereit ist, eine Stunde Zeit zu investieren und die beschriebenen Schritte sorgfältig befolgt, spart bares Geld und verlängert die Lebensdauer seines Werkzeugs erheblich.
Mehr zu den Grundlagen der Kabelpflege und -wartung findest du außerdem in unserem Ratgeber Kabelsanierung leicht gemacht – dort erklären wir auch, wie du kleinere Schäden an der Isolierung frühzeitig erkennst und behebst, bevor ein vollständiger Kabelaustausch notwendig wird. Denn wer sein Werkzeug regelmäßig auf Kabelschäden kontrolliert, erlebt seltener böse Überraschungen in der Werkstatt.
+ Wie erkenne ich, dass das Netzkabel meines Elektrowerkzeugs defekt ist und ausgetauscht werden muss?
Es gibt mehrere deutliche Warnsignale, die auf ein defektes Netzkabel hinweisen: Sichtbare Risse oder Brüche in der Außenisolierung, freiliegende Kupferadern, Schmauchspuren an der Kabeleinführung oder ein Werkzeug, das nur noch sporadisch funktioniert und beim Bewegen des Kabels aussetzt. Letzteres deutet auf einen Kabelbruch im Inneren hin.
Besonders gefährdet sind die Bereiche direkt am Gehäuse und am Stecker, da dort die stärksten Biegebelastungen auftreten. Mit einem Multimeter im Durchgangsmodus kannst du versteckte Kabelbrüche aufspüren – taste das Kabel langsam ab, an der Schadstelle wird der Piepton unterbrochen.
Wichtig: Sobald die Isolierung beschädigt ist und Kupferleiter freigelegt sind, muss das Kabel sofort außer Betrieb genommen werden. Weiterbetrieb ist lebensgefährlich! Ein rechtzeitiger Austausch mit einem passenden Ersatzkabel schützt dich vor Stromschlägen und Kurzschlüssen.
+ Welches Ersatzkabel brauche ich für mein Elektrowerkzeug und wo finde ich die richtigen Angaben?
Die Wahl des richtigen Ersatzkabels hängt von der Leistung deines Werkzeugs ab. Für Geräte bis 1.000 Watt reicht ein Kabelquerschnitt von 1,0 mm² aus, für leistungsstärkere Werkzeuge ab 1.000 Watt (wie Schleifmaschinen, Bohrhämmer oder Winkelschleifer) solltest du ein Kabel mit 1,5 mm² Querschnitt verwenden.
Achte unbedingt auf den richtigen Kabeltyp: Für Elektrowerkzeuge sind flexible Gummikabel des Typs H05RR-F oder H07RN-F ideal. Diese sind robust, öl- und abriebbeständig und damit perfekt für den Werkstatteinsatz geeignet. Die meisten einphasigen Elektrowerkzeuge benötigen ein dreiadriges Kabel (Phase, Neutralleiter, Schutzleiter).
Verwende niemals einfaches Installationskabel als Ersatz – dieses ist für bewegliche Anwendungen ungeeignet und stellt eine erhebliche Sicherheitsgefahr dar!
+ Welches Werkzeug benötige ich, um das Netzkabel an meinem Elektrowerkzeug selbst zu ersetzen?
Für den Kabelaustausch brauchst du keine teure Spezialausrüstung. Die Grundausstattung umfasst: eine Abisolierzange, ein Schraubendreher-Set (oft werden auch Torx-Bits benötigt), Aderendhülsen sowie eine Crimpzange.
Empfohlene Produkte zu Aderendhülsen
Crimpzange Aderendhülsen Set mit 1300 Stück A…
16,00 €
⭐ 4.3 von 5 Sternen
Crimpzange Aderendhülsen Set für 0,25-10 mm²…
16,00 €
⭐ 4.6 von 5 Sternen
BAURIX® Crimpzange mit 1800 Aderendhülsen Set…
24,00 €
⭐ 4.7 von 5 Sternen
Aderendhülsenzange mit 1230 Stück Aderendhül…
14,00 €
⭐ 5.0 von 5 Sternen
Crimpzange Aderendhülsen Set für 0.08-16mm²,…
22,00 €
⭐ 4.3 von 5 Sternen
Crimpzange Aderendhülsen Set für 0,25-10 mm²…
16,00 €
⭐ 4.6 von 5 Sternen
Crimpzange Aderendhülsen Set für 0.08-16mm²,…
22,00 €
⭐ 4.3 von 5 Sternen
Crimpzange Set, Preciva Aderendhülsenzange mit…
23,00 €
⭐ 4.7 von 5 Sternen
Zusätzlich empfehlenswert ist ein Schrumpfschlauch-Sortiment für zusätzliche Isolierung sowie ein Multimeter zum Überprüfen der Kabelverbindungen. Die Aderendhülsen sind besonders wichtig, da sie für einen sauberen, dauerhaften Kontakt sorgen und verhindern, dass sich einzelne Kupferlitzen aus der Klemme lösen.
Die gesamte Investition liegt bei etwa 30-50 Euro, falls du die Werkzeuge noch nicht besitzt – ein Reparatur-Set lohnt sich langfristig, da du es für viele weitere Reparaturen nutzen kannst.
+ Was bedeutet die Farbkodierung der Kabeladern und wie schließe ich sie richtig an?
Die Farbkodierung bei Elektrokabeln folgt einer einheitlichen Norm, die du unbedingt beachten musst: Braun = Phase (stromführender Leiter), Blau = Neutralleiter und Grün-Gelb = Schutzleiter (Erdung). Diese Standardisierung ist in ganz Europa gültig und schützt vor gefährlichen Verwechslungen.
Beim Anschließen solltest du immer ein Foto der Original-Verkabelung machen, bevor du das alte Kabel löst. So weißt du genau, welche Ader an welche Klemme gehört. Der grün-gelbe Schutzleiter ist besonders kritisch – wird er falsch angeschlossen oder vergessen, kann das Gehäuse unter Spannung stehen und lebensgefährlich werden.
Verwende beim Anschluss unbedingt Aderendhülsen und eine Crimpzange, um die Adern sauber zu verbinden. Ziehe alle Schrauben fest an und prüfe mit leichtem Zug, ob die Verbindungen wirklich fest sitzen. Bei Unsicherheiten hilft ein Elektro-Ratgeber weiter.
+ Wie wichtig ist die Kabelzugentlastung und was passiert, wenn ich sie weglasse?
Die Kabelzugentlastung ist absolut entscheidend und wird leider oft unterschätzt! Sie sorgt dafür, dass mechanische Belastungen durch Ziehen oder Bewegen des Kabels nicht direkt auf die elektrischen Anschlüsse wirken. Ohne korrekte Zugentlastung zieht jede Bewegung des Kabels an den Löt- oder Klemmstellen, was die Verbindungen schnell beschädigt.
Die Folgen können gravierend sein: lockere Kontakte führen zu Funkenbildung, Überhitzung und im schlimmsten Fall zu Kabelbränden. Außerdem kann sich der Schutzleiter lösen, wodurch das gesamte Werkzeuggehäuse unter Spannung gerät – lebensgefährlich!
Bei der Montage des neuen Ersatzkabels musst du darauf achten, dass die Zugentlastung (meist eine Kunststoff- oder Gummitülle mit Klemme) fest sitzt und das Kabel sicher fixiert. Manche Werkzeuge haben spezielle Kabelverschraubungen – stelle sicher, dass du diese korrekt montierst. Ein paar Sekunden mehr Sorgfalt bei diesem Schritt verlängern die Lebensdauer deiner Reparatur erheblich.
+ Kann ich ein beschädigtes Kabel auch reparieren statt es komplett auszutauschen?
Bei kleineren Beschädigungen an der Außenisolierung, bei denen die inneren Adern noch intakt sind, ist eine Reparatur theoretisch möglich – bei freiliegenden Kupferadern oder Kabelbrüchen ist jedoch ein kompletter Austausch zwingend erforderlich. Sicherheit geht hier absolut vor!
Für kleinere Reparaturen kannst du Isolierband oder besser noch Schrumpfschlauch verwenden. Letzterer bietet eine professionellere und dauerhaftere Lösung. Allerdings solltest du bedenken, dass reparierte Stellen immer Schwachpunkte bleiben und bei einem Werkzeug, das täglich mechanisch beansprucht wird, schnell wieder Probleme auftreten können.

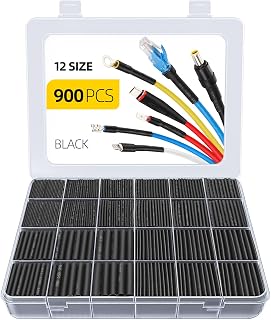

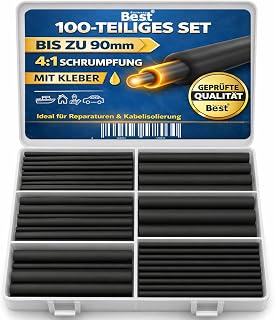

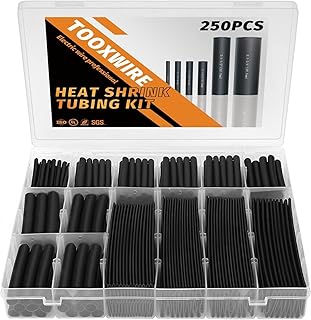

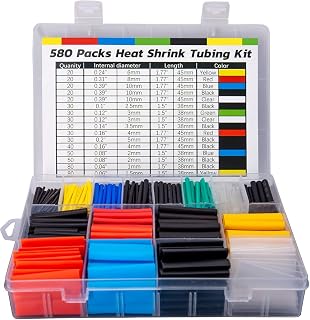

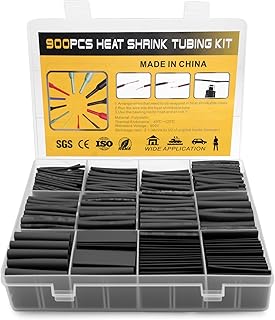

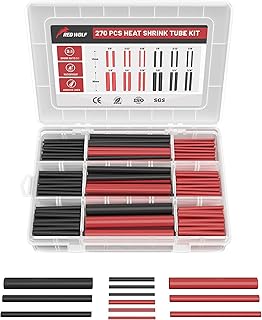

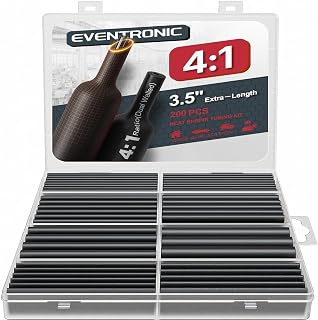

Empfohlene Produkte zu Schrumpfschlauch
Vinabo Schrumpfschlauch Set 900 Stück, 2:1 Sch…
10,00 €
⭐ 4.6 von 5 Sternen
Eventronic Schrumpfschlauch Set 900 Stück, IP5…
11,00 €
⭐ 4.7 von 5 Sternen
Eventronic Schrumpfschlauch Set 600 Stück, Eva…
9,00 €
⭐ 4.6 von 5 Sternen
Eventronic 600 Stück Schrumpfschlauch Set, 3:1…
12,00 €
⭐ 4.6 von 5 Sternen
Schrumpfschlauch set,800 Stück Schrumpfschläu…
7,00 €
⭐ 4.5 von 5 Sternen
ASHINER Schrumpfschlauch Set – 580 Stück Hochw…
9,00 €
⭐ 4.6 von 5 Sternen
270 Stück Schrumpfschlauch Set Mit Kleber,3:1 …
14,00 €
Eventronic Schrumpfschlauch Set 600 Stück, Eva…
9,00 €
⭐ 4.6 von 5 Sternen
Empfohlene Produkte zu Isolierband
Ein komplettes Ersatzkabel kostet je nach Länge nur 5-20 Euro und bietet wesentlich mehr Sicherheit. Die Investition in ein neues Kabel ist daher fast immer die bessere Wahl. Bei inneren Kabelbrüchen, die sich durch sporadisches Funktionieren zeigen, hilft sowieso nur der komplette Austausch. Mit einem Kabel-Reparatur-Set bist du für beide Fälle gut ausgerüstet.
+ Lohnt sich der Kabelaustausch finanziell oder sollte ich lieber ein neues Werkzeug kaufen?
Der Kabelaustausch lohnt sich in den allermeisten Fällen definitiv! Ein hochwertiges Ersatzkabel kostet je nach Länge und Querschnitt zwischen 5 und 20 Euro, während eine Reparatur in der Werkstatt schnell das Drei- bis Vierfache kosten kann – von einem Neukauf des Werkzeugs (oft 50-200 Euro oder mehr) ganz zu schweigen.
Zusätzlich benötigst du einmalig Werkzeug wie eine Crimpzange, Aderendhülsen und eine Abisolierzange (Gesamtkosten etwa 30-50 Euro), aber diese Investition amortisiert sich bereits beim ersten Mal und kann für viele weitere Reparaturen genutzt werden.
Wer bereit ist, etwa eine Stunde Zeit zu investieren, spart also bares Geld und leistet gleichzeitig einen wichtigen Beitrag zur Nachhaltigkeit. Besonders bei hochwertigen Marken-Werkzeugen, die ansonsten noch viele Jahre funktionieren würden, wäre eine Entsorgung wegen eines defekten Kabels pure Verschwendung. Mit einem einfachen Elektro-Werkzeug-Set bist du für alle künftigen Reparaturen bestens ausgestattet.
+ Was sind die häufigsten Fehler beim Kabelaustausch und wie vermeide ich sie?
Der gravierendste Fehler ist die Verwechslung oder falscher Anschluss der Adern, insbesondere des grün-gelben Schutzleiters. Wenn dieser nicht korrekt angeschlossen wird, kann das Gehäuse unter Spannung stehen und bei Berührung einen lebensgefährlichen Stromschlag verursachen. Deshalb: Immer ein Foto der Original-Verkabelung machen, bevor du etwas löst!
Ein weiterer häufiger Fehler ist das Weglassen von Aderendhülsen. Ohne diese können sich einzelne Kupferlitzen aus der Klemme lösen, was zu Kurzschlüssen, Funkenbildung und Überhitzung führt. Investiere daher in eine gute Crimpzange und das passende Zubehör.
Die unterschätzte Kabelzugentlastung ist ebenfalls kritisch: Ist sie nicht korrekt gesetzt, ziehen Bewegungen des Kabels direkt an den Anschlüssen und beschädigen die neuen Verbindungen binnen kürzester Zeit. Auch die Verwendung von ungeeignetem Kabel (z.B. einfaches Installationskabel statt robustem H07RN-F Gummikabel) ist ein Sicherheitsrisiko. Ein Multimeter hilft dir, die Verbindungen nach dem Austausch zu überprüfen.
+ Wie teste ich nach dem Kabelaustausch, ob alles sicher und korrekt funktioniert?
Nach dem Zusammenbau solltest du zunächst eine Sichtprüfung durchführen: Sind alle Schrauben fest? Liegt kein Kabel an scharfen Kanten? Ist die Zugentlastung korrekt montiert? Sind alle Verbindungen fest und keine Litzen sichtbar?
Bevor du das Werkzeug an die Steckdose anschließt, empfiehlt sich eine Durchgangsprüfung mit einem Multimeter. Prüfe im Durchgangsmodus, ob zwischen dem Stecker-Schutzleiter und dem Metallgehäuse des Werkzeugs Verbindung besteht – das bestätigt, dass die Erdung funktioniert. Prüfe auch, dass zwischen Phase/Neutralleiter und Gehäuse keine Verbindung besteht.
Empfohlene Produkte zu Multimeter Digital
Erst dann kannst du einen vorsichtigen Funktionstest unter Last durchführen: Werkzeug kurz einschalten und beobachten. Läuft es normal? Gibt es ungewöhnliche Geräusche, Gerüche oder Funkenbildung? Falls alles normal funktioniert, lass das Gerät einige Minuten laufen und prüfe, ob sich das Kabel oder die Anschlüsse übermäßig erwärmen. Bei Auffälligkeiten sofort vom Netz trennen! Ein Steckdosen-Prüfgerät kann zusätzliche Sicherheit bieten. Zur Dokumentation empfiehlt sich ein Reparatur-Protokoll.
+ Welche Sicherheitsmaßnahmen muss ich beim Öffnen und Reparieren von Elektrowerkzeugen unbedingt beachten?
Sicherheit steht an erster Stelle! Regel Nummer eins: Das Werkzeug muss vollständig vom Stromnetz getrennt sein, bevor du irgendetwas öffnest. Klingt selbstverständlich, wird aber erschreckend oft vergessen. Ziehe den Stecker und warte einige Minuten, damit sich eventuelle Kondensatoren entladen können.
Arbeite an einem gut beleuchteten, trockenen Arbeitsplatz und nutze eine antistatische Arbeitsmatte, um Bauteile vor elektrostatischer Entladung zu schützen. Trage keine leitenden Schmuckstücke wie Ringe oder Armbänder. Halte Kleinteile in einer Sortierbox, damit nichts verloren geht.
Fotografiere jeden Schritt der Demontage mit deinem Smartphone – so kannst du später alles korrekt wieder zusammenbauen. Verwende nur geeignetes Werkzeug wie eine professionelle Abisolierzange statt eines Messers, um Verletzungen zu vermeiden. Bei Unsicherheiten bezüglich der Elektrik ziehe einen Fachmann hinzu oder informiere dich gründlich mit einem Elektrik-Ratgeber. Eine Schutzbrille schützt deine Augen vor herumfliegenden Kleinteilen.
